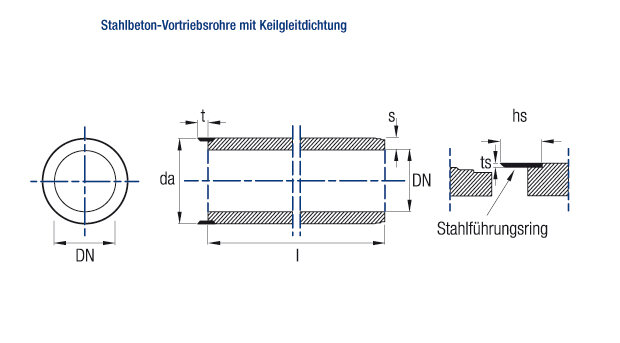

STAHLBETON-VORTRIEBSROHRE DIN EN 1916 UND DIN V 1201 FORM K-VM MIT KEILGLEITDICHTUNG

  • Andere Nennweiten, Baulängen und Wandstärken auf Anfrage.
  • Zwischenpressstationen auf Anfrage.
  • Auch in FBS-Qualität lieferbar.
  • Lieferzeit auf Anfrage.
  • Die Rohre sind mit zwei DEHA-Ankern versehen – die Ankermulden sind vor dem Einbau wasserdicht zu schließen.
  • Schmierung über Einzelstutzen oder Ringleitung.
  • Maßtoleranzen und technische Änderungen vorbehalten.

STAHLBETON-VORTRIEBSROHRE DIN EN 1916 UND DIN V 1201 FORM K-VM MIT KEILGLEITDICHTUNG

Download

204,29 KB

Nennweite Wandstärke Außen
ø 		Baulänge zul.
Presskraft* 		Rohrgewicht
DN s min. da max. l P G
[mm] [mm] [mm] [m] kN [ca. kg/m]
300 130,0 560 2,00 1000 425
400 130,0 660 2,00 1350 530
500 130,0 760 2,00 1600 635
600 130,0 862 2,00 1900 750
700 135,0 970 2,00 2200 865
800 150,0 1100 3,00 2800 1120
1000 130,0 1260 2,50 2966 1130
1000 140,0 1280 3,00 3300 1280
1000 155,0 1310 3,00 3600 1410
1200 145,0 1494 3,00/3,25 4100 1635
1200 170,0 1544 3,00/3,25 4900 1855
1400 160,0 1722 3,00/3,25 5400 2000
1400 170,0 1740 3,00/3,25 5778 2048
1500 160,0 1820 3,00 5800 2117
1500 170,0 1842 3,00 6200 2250
1600 170,0 1940 3,00 6500 2370
1600 180,0 1963 3,00 7000 2550
1600 190,0 1980 3,00/3,25 7500 2670
1600 220,0 2040 3,00 9000 3150
1600 270,0 2140 3,00 11700 3970
1700 170,0 2040 3,00 6800 2500
1800 180,0 2160 3,00 7800 2800
1800 200,0 2203 3,00 8700 3165
1800 210,0 2220 3,00 9519 3250
1800 220,0 2240 3,00 10230 3490
2000 180,0 2360 3,00/3,25 8500 3040
2000 200,0 2403 3,00 9700 3500
2000 250,0 2500 2,00/3,00 12900 4420
2200 220,0 2640 3,00 11500 4180
2200 240,0 2680 2,50 13494 4508
2200 250,0 2702 3,00 13500 4830
2200 300,0 2800 3,00 17700 5890
2300 250,0 2800 3,00 14700 5010
2400 250,0 2900 3,00 15300 5200
2500 250,0 3000 2,50/3,00 15900 5400
2600 250,0 3100 ** ** 5600
3000 300,0 3600 ** ** 7770

* Nach ATV A 161 bei nicht klaffender Fuge. ** Angaben auf Anfrage.
