DN 500/750–DN 1400/2100 Eiprofil

STAHLBETONROHRE DIN EN 1916 UND DIN V 1201 DN 500/750 – DN 1400/2100 EIPROFIL

STAHLBETONROHRE DIN EN 1916 UND DIN V 1201 DN 500/750 – DN 1400/2100 EIPROFIL

Download

273,70 KB

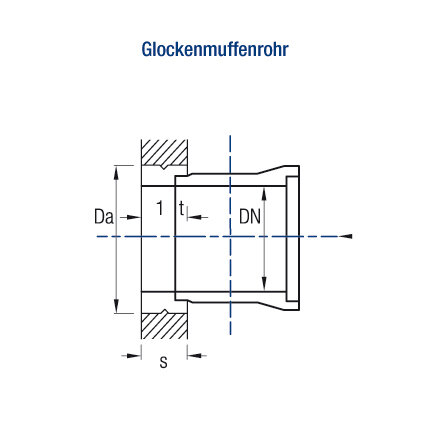

Nennweite Außendurchmesser Außendurchmesser Muffentiefe
DN DaB* DaH** t
[mm] [mm] [mm] [mm]
500/750 870 1115 130
600/900 970 1265 130
700/1050 1100 1445 130
800/1250 1230v 1625 130
900/1350 1360 1805 155
1000/1500 1490 1985 155
1200/1800 1750 2345 155
1400/2100 1990 2685 155

* DaB = gesamte Breite des Einbinderinges / ** DaH = gesamte Höhe des Einbinderinges
