Abzweigkasten 86

ABZWEIGKASTEN 86

110 x 80 cm i. L.

Beton: ≥ C 35/45 DIN 1045
Schachtabdeckung nach DIN EN 124 und DIN 122

Klasse B 125 / Klasse D 400

Bemessen nach DIN Fachbericht 101 für Einwirkungen aus:

  • Fußgängerverkehr (außergewöhnlich max. 40 kN Radlast)
  • Straßenverkehr (max. 100 kN Radlast)

DIN 4085 »Berechnung des Erddrucks«.

Ferner sind lieferbar:

  • Schachtabdeckung ohne Entlüftung
  • Auspflasterbare Schachtabdeckung
  • Tagwasserdichte Schachtabdeckung
  • Verschraubte/verriegelbare Abdeckung
  • Schmutzschale, rund, PVC oder feuerverzinkt
  • Bodenplatte geteilt mit Sickerloch, 10 cm
  • Zwischenrahmen 7,5 cm
  • Verschlussbecher DN 110 für nicht benötigte Öffnungen

Einbau:
Die Fugen zwischen den Bauteilen sind mit Zementmörtel nach DIN 1045 oder z.B. Schachtbaumörtel auszubilden.

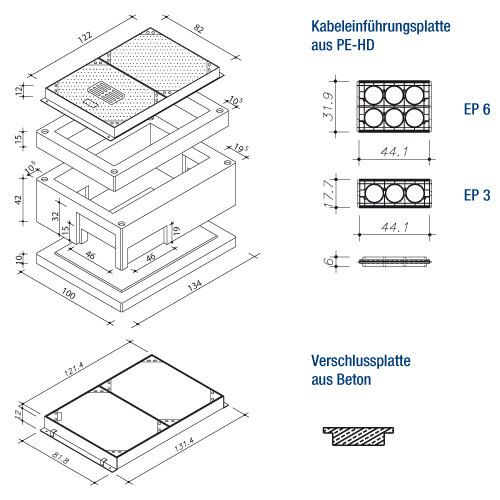

Schachtaufbau begehbar Gewichte
Deckel 55/70 cm i. L. Kl. B 125, mit Entlüftung (AM 60x80) 130kg
Deckel 55/70 cm i. L. Kl. B 125, mit Entlüftung (AM 60x80) 130kg
Deckelrahmen 110/70 cm i. L.,. Kl. B 125, 12 cm 37kg
Zwischenrahmen, 110x70x15 cm 163kg
Kastenrahmen, 110x80x42 cm 409kg
Bodenplatte mit Sickerloch, 10 cm 304kg
Schacht komplett 1.173kg
Schachtabdeckung 110/70 cm i. L.
Klasse D 400
Gewichte
Deckel 55/70 cm i. L. Kl. D 400,
ohne Entlüftung (AM 60 x 80)
134kg
Deckel 55/70 cm i. L. Kl. D 400,
ohne Entlüftung (AM 60 x 80)
134kg
Deckelrahmen 110/70 cm i. L., Kl. D 400,
12 cm
37kg
Schachtabdeckung komplett 305kg
