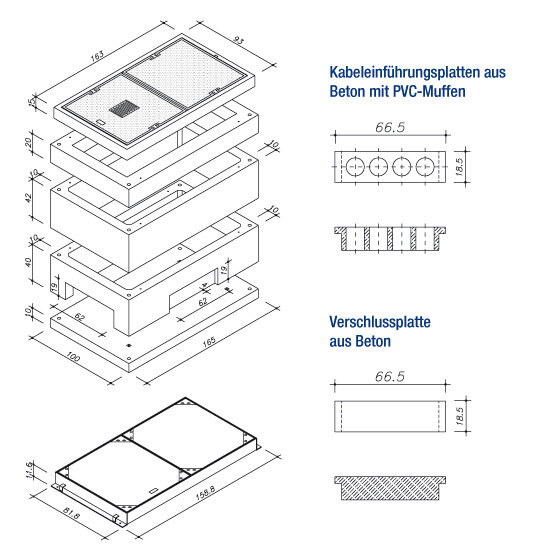

AUFBAUSCHACHT GRÖSSE VII

EBA-Typzulassung bis zu einer Einbautiefe von 3,65 m

145 x 120 cm i. L./ 171 x 146 cm Außenmaß
Beton: C 35/45 DIN 1045

Unterbau bemessen nach DIN Fachbericht 101 für Einwirkungen aus:

  • Straßenverkehr (max. 100 kN Radlast)
  • EBA-Grundlage zur Bemessung von Kabelschächten in Eisenbahnanlagen

Schachtabdeckungen nach DIN EN 124 und DIN 1229
Klasse B 125 / Klasse D 400

Ferner sind lieferbar:

  • Schachtabdeckungen ohne Entlüftung
  • Auspflasterbare Schachtabdeckung
  • Tagwasserdichte Schachtabdeckung
  • Verschraubte/ verriegelbare Abdeckung
  • Deckenplatte (Einstieg 70/70 cm), Lage des
  • Einstiegs nach Angabe
  • Zwischenrahmen 20 cm
  • Schmutzschale, rund, PVC oder feuerverzinkt
  • Ausgleichsrahmen (siehe Sonderprospekt Ausgleichsrahmen)
  • Einbau von Muffen; Lage, Anzahl und Größe nach Angabe möglich
  • Verschlussbecher DN 110 für nicht benötigte Öffnungen

Einbau:
Die Fugen zwischen den Bauteilen sind mit Zementmörtel nach DIN 1045 oder z.B. Schachtbaumörtel auszubilden.

Schachtaufbau begehbar Gewichte
Deckel 70/70 cm i. L. Kl. B 125,
mit Entlüftung 		142kg
Deckel 70/70 cm i. L. Kl. B 125,
ohne Entlüftung 		142kg
Deckelrahmen 140/70 cm i. L., Kl. B 125,
15 cm 		152kg
Deckenplatte (Einstieg 140/70 cm), 16 cm 574kg
Zwischenrahmen, 40 cm 667kg
Unterrahmen, 40 cm 653kg
Bodenplatte, 14 cm 883kg
Schacht komplett 3.195kg
Schachtaufbau befahrbar Gewichte
Deckel 70/70 cm i. L. Kl. D 400,
mit Entlüftung 		169kg
Deckel 70/70 cm i. L. Kl. D 400,
ohne Entlüftung 		169kg
Deckelrahmen 140/70 cm i. L., Kl. D 400,
12 cm 		41kg
Deckenplatte (Einstieg 140/70 cm), 20 cm 716kg
Zwischenrahmen, 40 cm 667kg
Unterrahmen, 40 cm 635kg
Bodenplatte, 16 cm 975kg
Schacht komplett 3.372kg
