Eiprofilrohre, Krümmer DN 700/1050 – DN 1400/2100

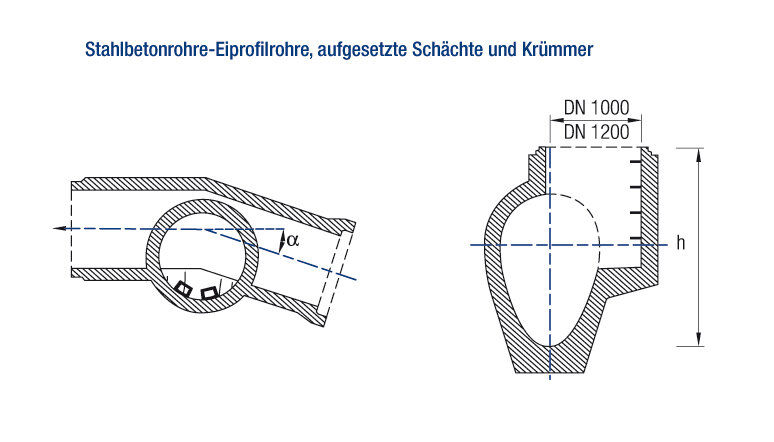

STAHLBETONROHRE-EIPROFILROHRE DIN EN 1916 UND DIN V 1201 AUFGESETZTE SCHÄCHTE UND KRÜMMER DN 700/1050 – DN 1400/2100

Bei größeren Abwinklungen sind mehrere aufeinander folgende Krümmer notwendig.

STAHLBETONROHRE-EIPROFILROHRE DIN EN 1916 UND DIN V 1201 AUFGESETZTE SCHÄCHTE UND KRÜMMER DN 700/1050 – DN 1400/2100

Download

181,60 KB

Nennweite Schachthöhe max. Abwinklung
pro Rohr und Knick
DN h
[mm] [m] gon
700/1050 1,60 35
700/1250 1,80 35
800/1200 1,75 35
900/1350 1,90 35
1000/1500 2,10 35
1200/1800 2,45 35
1400/1210 2,75 35
