AUFBAUSCHACHT GRÖSSE X

EBA-Typzulassung bis zu einer Einbautiefe von 3,50 m

250 x 200 cm i. L./ 280 x 230 cm Außenmaß
Beton: C 35/45 DIN 1045

Unterbau bemessen nach DIN Fachbericht 101 für Einwirkungen aus:

  • Straßenverkehr (max. 100 kN Radlast)
  • EBA-Grundlage zur Bemessung von Kabelschächten in Eisenbahnanlagen

Schachtabdeckungen nach DIN EN 124 und DIN 1229
Klasse B 125 / Klasse D 400

Ferner sind lieferbar:

  • Schachtabdeckungen ohne Entlüftung
  • Auspflasterbare Schachtabdeckung
  • Tagwasserdichte Schachtabdeckung
  • Verschraubte/ verriegelbare Abdeckung
  • Schmutzschale, rund, PVC oder feuerverzinkt
  • Zwischenrahmen 45 cm
  • Ausgleichsrahmen (siehe Sonderprospekt Ausgleichsrahmen)
  • Einbau von Muffen oder Öffnungen; Lage, Anzahl, Größe
  • nach Angabe möglich
  • Verschlussbecher DN 110 für nicht benötigte Öffnungen

Einbau:
Die Fugen zwischen den Bauteilen sind mit Zementmörtel nach DIN 1045 oder z.B. Schachtbaumörtel auszubilden.

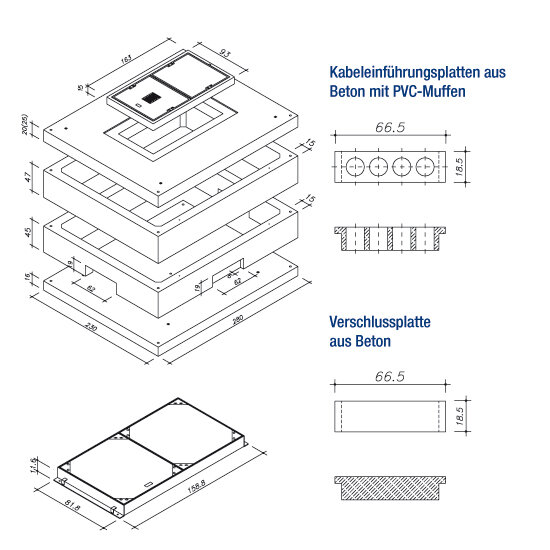

Schachtaufbau begehbar Gewichte
Deckel 70/70 cm i. L. Kl. B 125,
mit Entlüftung 		142kg
Deckel 70/70 cm i. L. Kl. B 125,
ohne Entlüftung 		142kg
Deckelrahmen 140/70 cm i. L., Kl. B 125,
15 cm 		152kg
Deckenplatte (Einstieg 140/70 cm), 20 cm 2.665kg
Zwischenrahmen, 47 cm 1.665kg
Unterrahmen, mit Aussparungen 45 cm 1.473kg
Bodenplatte mit Sickerloch, 16 cm 2.539kg
Schacht komplett 8.778kg
Schachtaufbau befahrbar Gewichte
Deckel 70/70 cm i. L. Kl. D 400,
ohne Entlüftung 		169kg
Deckel 70/70 cm i. L. Kl. D 400,
ohne Entlüftung 		169kg
Deckelrahmen 140/70 cm i. L., Kl. D 400,
12 cm 		41kg
Deckenplatte (Einstieg 140/70 cm), 25 cm 3.298kg
Zwischenrahmen, 47 cm 1.665kg
Unterrahmen, mit Aussparungen 45 cm 1.473kg
Bodenplatte mit Sickerloch, 16 cm 2.539kg
Schacht komplett 9.354kg
